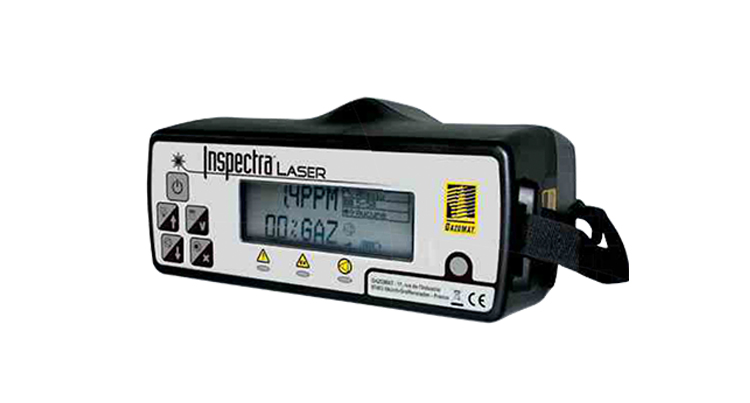

便攜式激光甲烷檢測儀，是一款采用激光光譜分析技術的高性能天然氣管網泄漏探測設備。該設備符合ATEX防爆認證，能探測微小的甲烷泄漏，并能有效定位，是燃?xì)馊耸坎豢苫蛉钡母咝z測設備。
只檢測甲烷，其他氣體無干擾：
檢測單元中激光二極管產生的激光波長與甲烷分子的吸收波長相一致。當激光碰到甲烷分子，便會被部分地吸收。因此，該設備只探測甲烷，對其他碳?xì)錃怏w， 化學氣體，水蒸汽，以及大氣中 的污染氣體均不敏感。
1 ppm 的靈敏度：
Herriot單元中的多程激光束的長度能確保檢測靈敏度達到ppm級別。
極高的測量精度（2個量程）：
o PPM 量程，從 0 ppm 到 10000 ppm
o GAS 量程，從 0 到 100% Vol
同時顯示兩個量程：
響應迅速
二級采樣泵速：35升/小時，70升/小時
三款產品：
Non-ATEX 版本：量程 從0 ppm 到 10000 ppm
Non-ATEX 版本：量程 從0 ppm 到 100% Vol
ATEX 版本： 量程 從0 ppm 到 100% Vol
容易操作
啟動時自檢
帶背光的LCD大屏顯示
視聽告警指示器（電池電量狀態，氣泵狀態，告警音開/關，爆炸風險提示等）
通過4個多功能鍵和滾動菜單，可實現標準功能和高級功能等操作
軟件對話框
帶有自動切換功能的四級測量量程
可選測量模式：絕對濃度和相對濃度
電池運行時間長，在20°C 時可達8小時（ATEX版本）

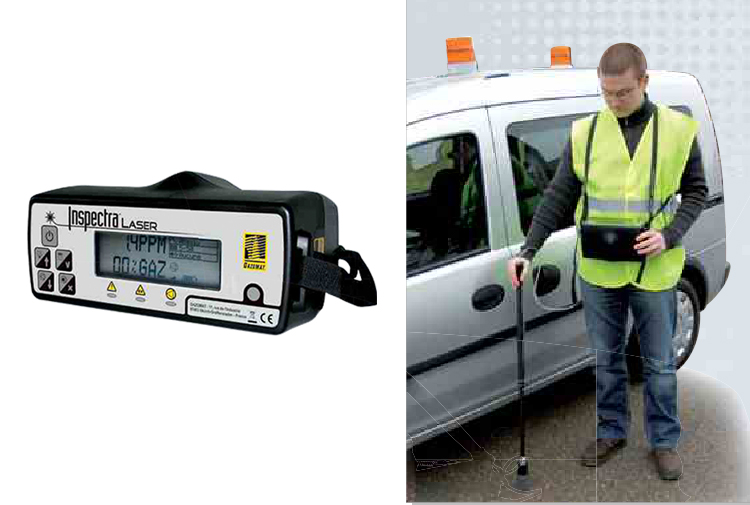

應用范圍：
ATEX 版本： 用于爆炸環境（戶內和戶外），滿足任何測量 天然氣濃度的要求（只測甲烷），如：
o 天然氣管網巡檢（只檢甲烷）
o 燃?xì)庑孤┨綔y(cè)和定位（只檢甲烷）
o 天然氣壓縮場站的泄漏監測
o 實驗室精確測量甲烷濃度 o 自然環境中甲烷排放的監測 （地質及火山監測等...）
Non ATEX 版本：主要用于戶外環境以及有限的爆炸環境中， 以及無爆炸風險的環境中
要求測量天然氣濃度的環境（只檢甲烷）
技術參數
測量原理：激光光譜分析
量程：
o 量程 1: 0 ppm - 10,000 ppm
o 量程 2: 0% Vol- 100% Vol
探測極限：1 ppm
3 款產品：
o Non ATEX 版本： 0 ppm 到 10000 ppm
o Non ATEX 版本： 0 ppm 到 100%
o Vol ATEX 版本： 0 ppm 到 100% Vol
響應時間：
o T90 ：4.5 秒
o T10 ：2 秒 帶采樣桿
o T90： 6 秒 帶采樣桿
o T10：<3.5 秒
顯示：帶有數字圖形顯示功能的LCD，背光功能 – 3 區顯示：
o 濃度值 (0 - 10,000 ppm ， 0.0% - 100.0% vol)
o 狀態指示
o 對話窗
濃度值數字的高度： 13 mm 按鍵
5 個按鍵： 通過帶有登錄保護的方式可進入高級菜單
ATEX 版本的供電：
o 通過 ATEX 認證的 鎳鎘可充電電池組 （Ni-CD）： 3 x 1.2V – 4Ah
o 100-240 VAC / 50-60Hz 充電器
o 在0.4A 下，充電時間 14 小時
non-ATEX 版本的供電：
o Non-ATEX 鎳氫可充電電池組（Ni-MH） ： 3 x 1.2V – 10Ah
o 100-240 VAC / 50-60Hz 充電器
o 在1A下，充電時間 10 小時
電池運行時間：20°C時，設備未連接附件，2級泵速，關背光：
o ATEX 版本： 8 小時
o Non-ATEX 版本：20 小時
20°C時，設備連接藍牙套件，2級泵速，關背光：
o ATEX 版本： 6 小時
o Non-ATEX 版本： 16 小時
當溫度低于0°C 和高于 35°C時，電池運行時間會縮短 20%
泵速： 35 升/小時 (泵速1) ，70 升/小時 (泵速2)
告警：以下情況處罰告警：可視告警 (LED 和 LCD 顯示) ，聲音告警
o 甲烷的測量值高于設定的告警閾值
o 甲烷的濃度值高于爆炸下限
o 吸氣泵： 氣泵停止，或故障
狀態指示：電池電量， 氣泵狀態 (2 級速度，停止)
氣路連接：
o 進氣口，快速接頭，帶有鎖止機構：采樣桿連接在右側
o 出氣口，快速接頭
電氣連接：
o 充電插頭， 2.1 mm 公插頭
o 通訊連接，圓形串口接頭
外殼：外殼材料：混合玻璃纖維和碳的加固型尼龍材質
前面板：陽極氧化鋁
尺寸：長 263 mm x 寬 113 mm x 高 141 mm
重：2.5 kg （帶電池和背帶）
使用條件：
o 濕度： 5 % - 80 % 相對濕度
o 溫度： –15 °C 至 +40 °C
o 壓力： 大氣壓 1013 mbar (± 100 mbar)
存儲條件 (不包括電池) ：
o 濕度： < 90 % 相對濕度
o 溫度： -20 °C 至 +60 °C
防護等級：IP 54
認證：
o CE標志
o 94/9/CE指令，1994年3月23日
o 2004/108/CE指令，1989年5月21日：電磁兼容
ATEX防爆認證（1ppm-100%vol版本） ：爆炸環境中使用的歐洲標準
o EN 60079-0，2006
o EN 60079-11，2007
o EX II2G ib IIB T4，INERIS NO 05ATEX0051
